Werkzeugbeschichtungen richtig einordnen

Beschichtung ist ein Teil des Werkzeugsystems. Farbe und Schichtname allein reichen für die Auswahl nicht aus.

Eigene technische Lehrgrafik: Werkzeugbeschichtungen richtig einordnen
Eigene technische Lehrgrafik: Werkzeugbeschichtungen richtig einordnen

Grafik in voller Größe öffnen

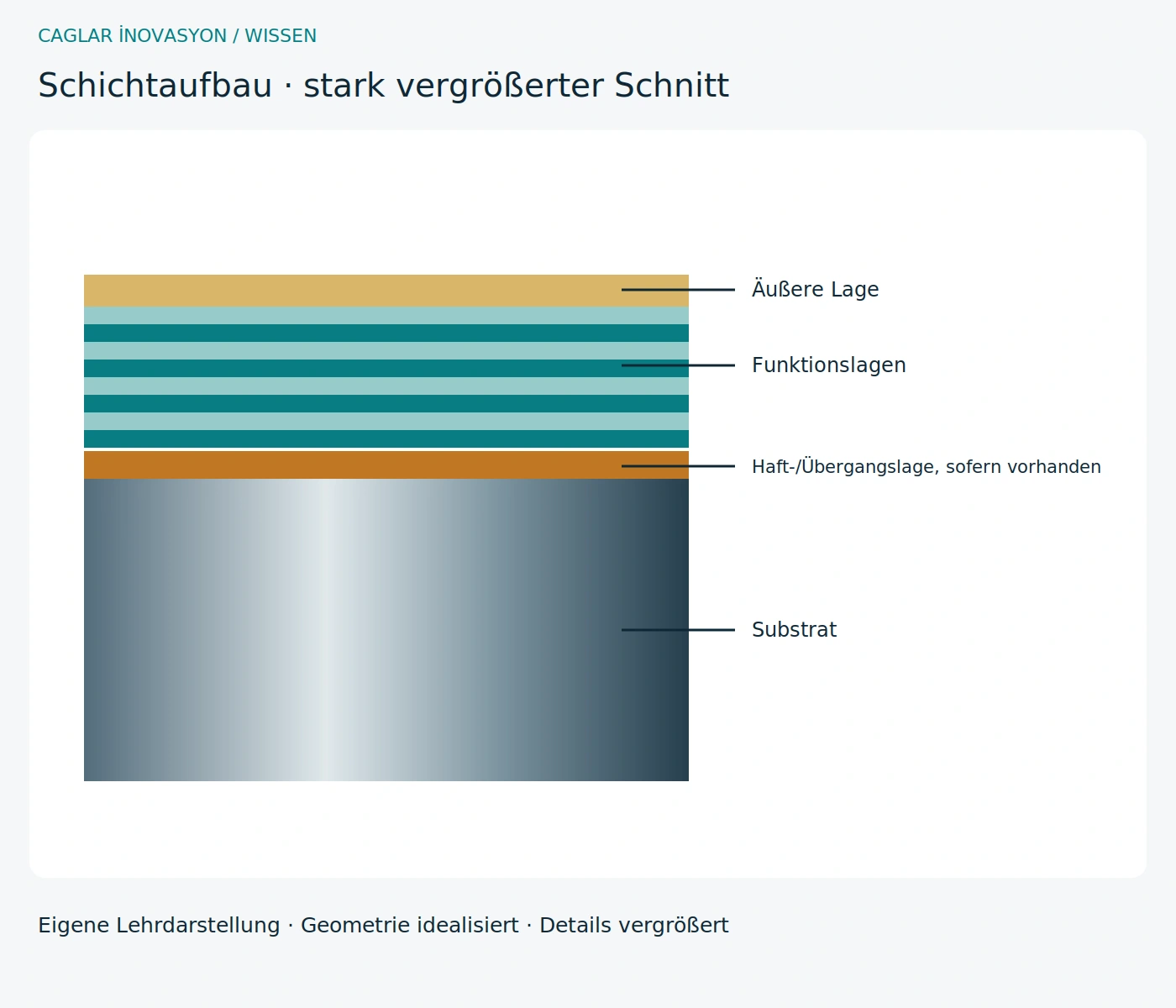

Schichtaufbau: Tragfähigkeit beginnt im Substrat

Das Substrat trägt die Schnittkräfte. Eine geeignete, saubere Grenzfläche verbindet es mit der Schicht; eine gesonderte Haftlage ist nicht bei jedem System vorhanden. Funktionslagen können Abrasion, Wärmeeintrag oder Anhaftung beeinflussen. Die Zeichnung vergrößert Schichtdicken stark und zeigt keine universelle Schichtrezeptur.

Schichtaufbau: Tragfähigkeit beginnt im Substrat · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.
Schichtaufbau: Tragfähigkeit beginnt im Substrat · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.

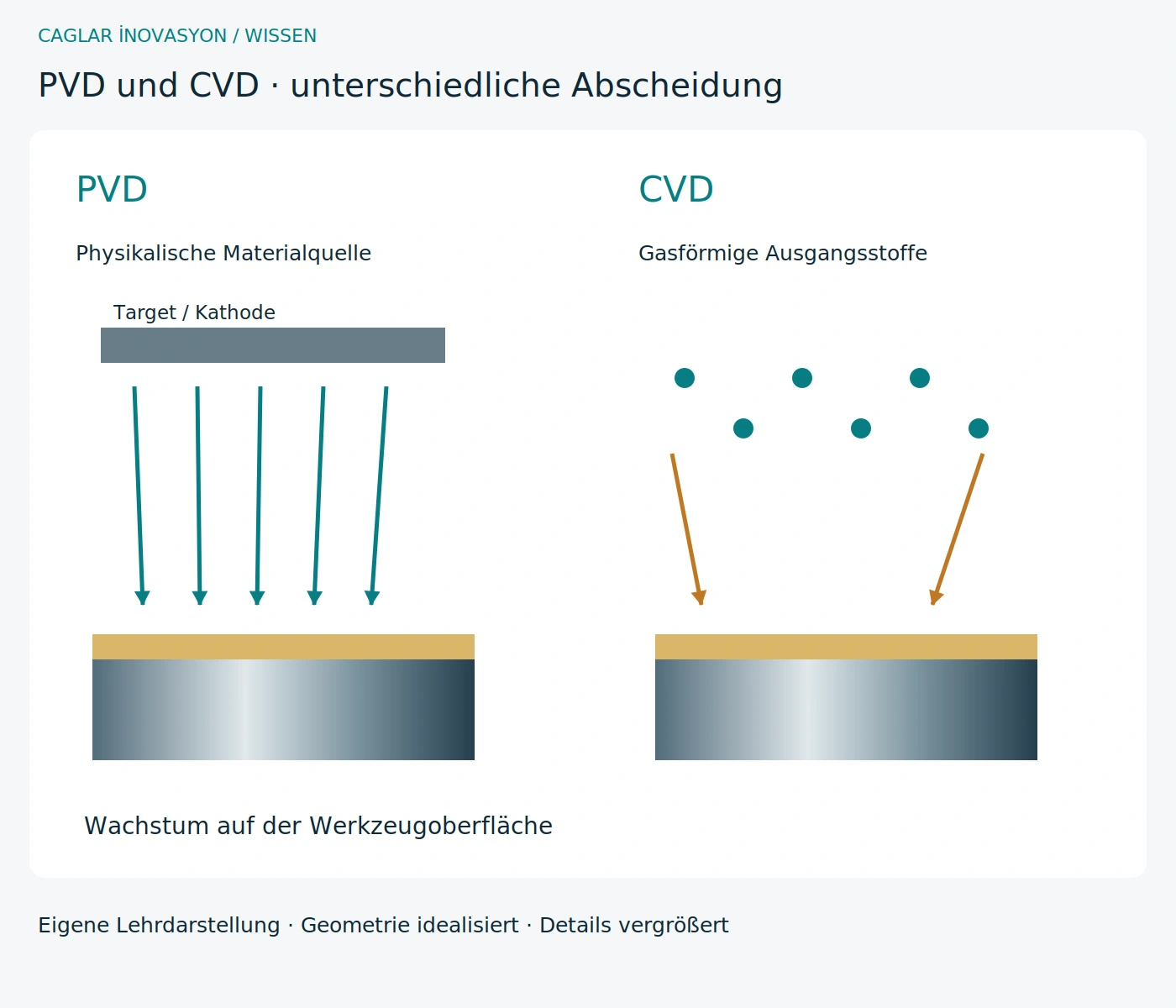

PVD und CVD: Verfahren passend zum Werkzeug wählen

Bei PVD gelangt Material aus einer physikalisch erzeugten Dampfphase auf das Werkzeug, zum Beispiel durch Lichtbogenverdampfen oder Sputtern. CVD erzeugt die Schicht durch chemische Reaktionen gasförmiger Ausgangsstoffe. PVD ermöglicht häufig dünne Schichten an scharfen Bohrern, Fräsern und Gewindewerkzeugen. CVD-Systeme mit TiCN und Aluminiumoxid werden unter anderem für hoch belastete Wendeschneidplatten eingesetzt. Prozesstemperatur, Kantenpräparation und Substratverträglichkeit begrenzen die Auswahl; keines der Verfahren ist grundsätzlich besser.

PVD und CVD: Verfahren passend zum Werkzeug wählen · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.
PVD und CVD: Verfahren passend zum Werkzeug wählen · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.

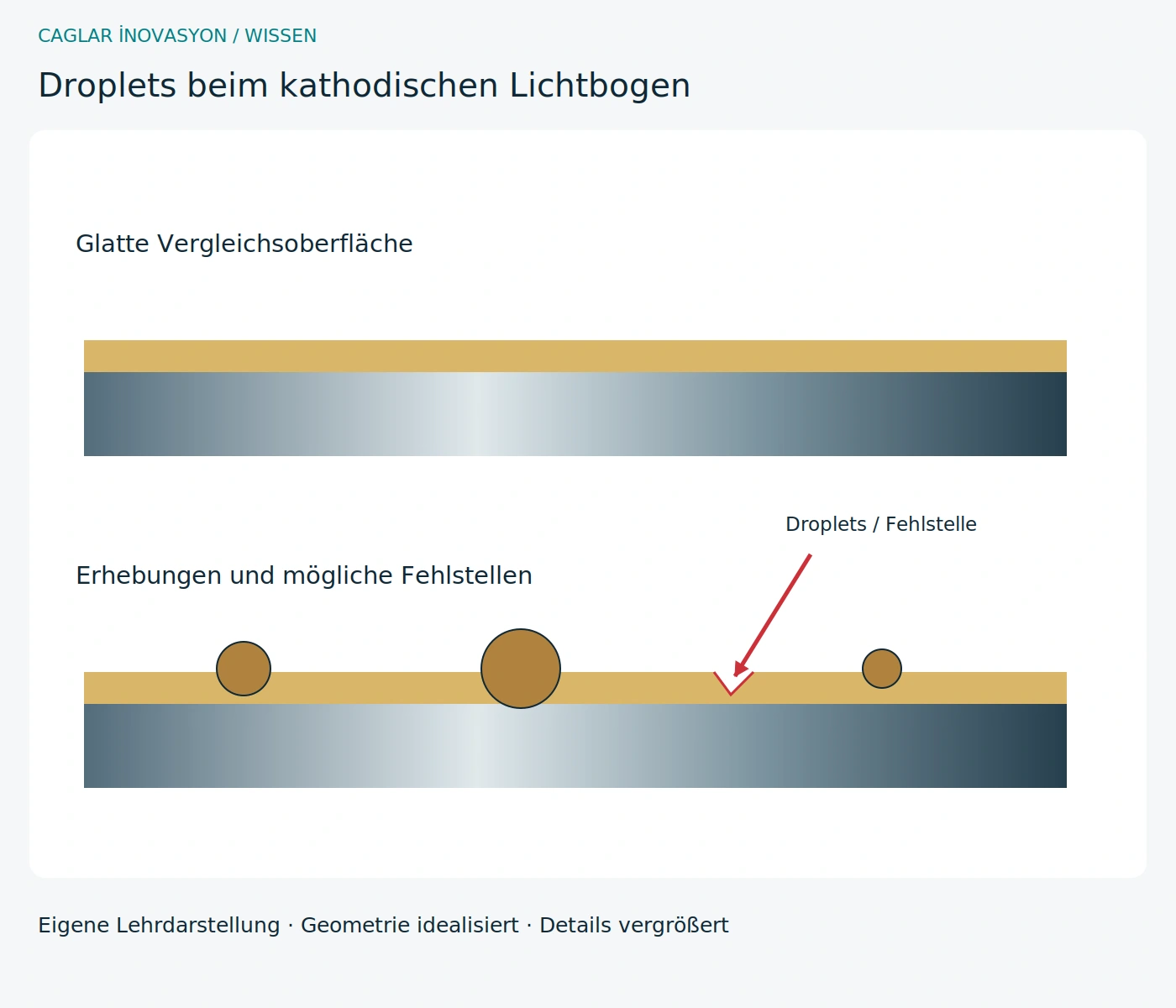

Droplets: kleine Teilchen mit großer Oberflächenwirkung

Beim kathodischen Lichtbogen können neben dem Beschichtungsstrom flüssige Metalltröpfchen aus dem Target austreten. Eingebaute oder anhaftende Teilchen erzeugen Erhebungen; lösen sie sich, können Fehlstellen zurückbleiben. Je nach Größe und Anwendung beeinflussen sie Rauheit, lokale Kontakte, Reibung und Spanablauf. Optimierte Lichtbogenführung, Filterkonzepte oder geeignete Sputterverfahren reduzieren diese Partikel. Kontrollierte Nachbehandlung kann Spitzen glätten, ersetzt aber keine einwandfreie Haftung. Nicht jede PVD-Schicht besitzt dieselbe Droplet-Dichte.

Droplets: kleine Teilchen mit großer Oberflächenwirkung · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.
Droplets: kleine Teilchen mit großer Oberflächenwirkung · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.

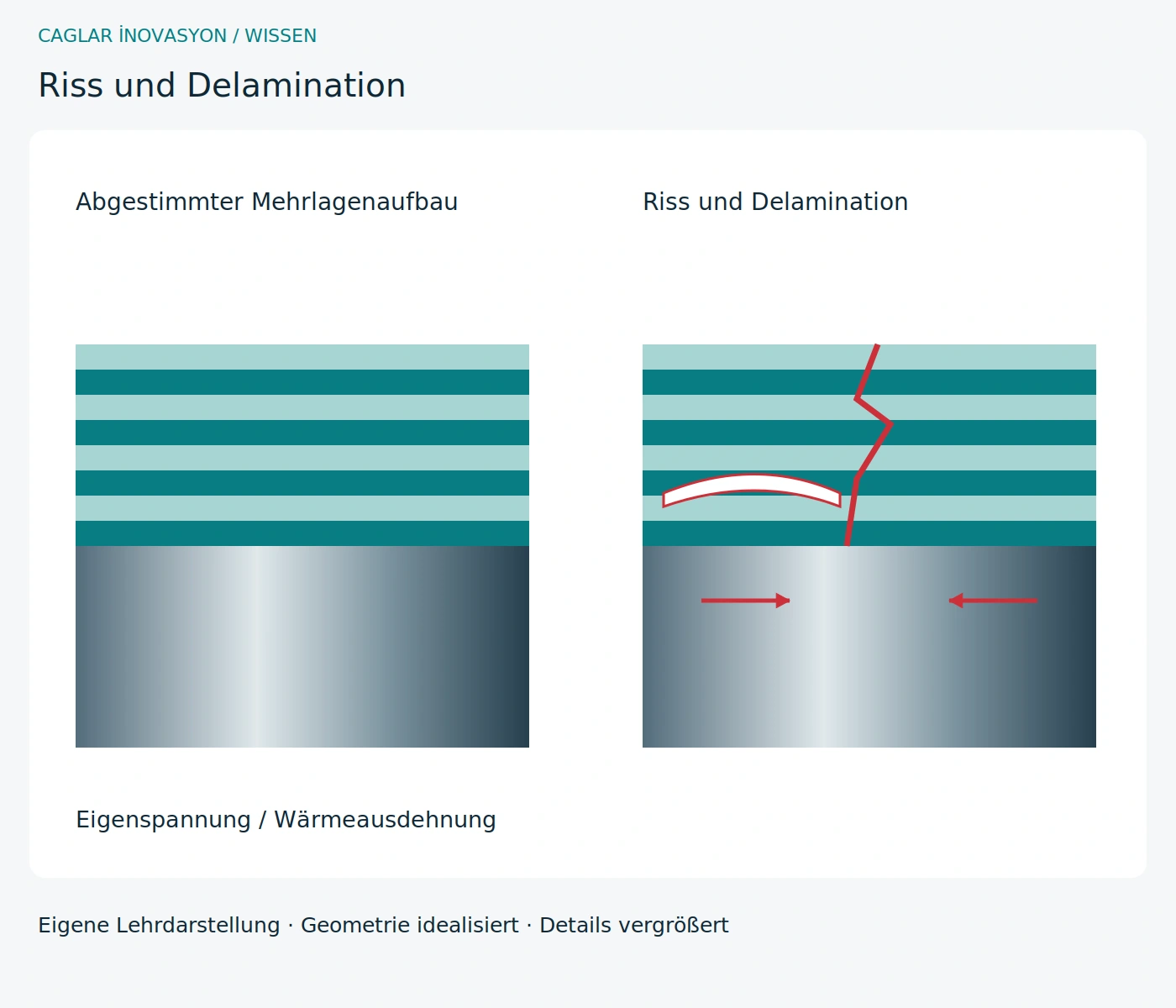

Mehrlagen und Nanolaminate: Grenzflächen bewusst gestalten

Abgestimmte Lagen können unterschiedliche Funktionen verbinden und Rissausbreitung erschweren. Nanolaminate verwenden sehr dünne, wiederholte Lagen; die Leistung folgt nicht allein aus ihrer Anzahl. Jede zusätzliche Grenzfläche verlangt geeignete Haftung. Unterschiedliche Wärmeausdehnung, Eigenspannung und unpassende Gesamtdicke können Risse oder Delamination begünstigen. Die Grafik trennt einen beabsichtigten Mehrlagenaufbau von einem schadhaften Aufbau.

Mehrlagen und Nanolaminate: Grenzflächen bewusst gestalten · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.
Mehrlagen und Nanolaminate: Grenzflächen bewusst gestalten · Eigene technische Schnittdarstellung; Details und Schäden zur Erklärung vergrößert.

Wiederbeschichten ist nicht einfach Schicht auf Schicht

Nachschliff, Restschicht, Verunreinigung und Kantenpräparation bestimmen den nächsten Prozess. Vor erneutem Beschichten muss geprüft werden, ob Entschichten nötig und für das Substrat verträglich ist. Unkontrollierter Schichtaufbau verändert Durchmesser, Kantenradius und Gewindeprofil; Vorschäden bleiben unter neuen Lagen erhalten. Der Aufbereiter muss zulässige Geometrie, Haftung und Anzahl der Zyklen bewerten. Eine größere Gesamtdicke garantiert keine höhere Standzeit.

Vier Anwendungen, vier Prüfaufgaben

Beim Fräsen zählt neben Abrasionsschutz die Beständigkeit gegen wechselnde Last und Temperatur. Beim Bohren sind Spanraum, Randzone und Schmierung wichtig. Beim Drehen kann eine geeignete CVD-Aluminiumoxid-Lage den Wärmeeintrag begrenzen. Beim Gewindeschneiden müssen scharfe Geometrie, Profilmaß und Reibung zusammenpassen. Beim Gewindeformen kommt die hohe Kontaktpressung hinzu. Versuche deshalb bei gleicher Geometrie und gleichem Substrat dokumentieren; Schichtnamen allein erklären keinen Standzeitunterschied.

Beschichtung auswählen: kein universeller Sieger

Die Tabelle nennt Auswahlrichtungen, keine zugesicherten Produktdaten. Härte, Warmbeständigkeit, Oxidationsverhalten, Reibung, Haftung und Dicke hängen vom konkreten System ab. Herstellerdaten und Versuche am eigenen Werkstoff haben Vorrang vor Farb- oder Markennamen.

SystemMögliche AnwendungGrenzen
TiNVielseitige Referenz, etwa an HSS-WerkzeugenKein universeller Schutz bei sehr hoher Temperatur
TiCNAbrasionsbeständigkeit, beispielsweise beim GewindeschneidenTemperatur- und Schmierbedingungen berücksichtigen
TiAlN / AlTiNWarm-/Oxidationsbeständigkeit bei geeigneten Fräs- und BohranwendungenAluminiumanteil und Struktur zählen; nicht pauschal für Al-Werkstücke
AlCrNWarmbeanspruchte Fräs- und Verzahnwerkzeuge je nach SystemHaftung, Kantenpräparation und Kühlstrategie prüfen
Al₂O₃Thermisch/chemisch beständige Lage, häufig in CVD-DrehplattenSprödigkeit und Gesamtsystem bei Schnittunterbrechungen beachten
DLCReibungsarme, anhaftungsarme Oberflächen für passende NE-AnwendungenAmorpher Kohlenstoff; nicht mit kristallinem Diamant gleichsetzen, thermische Grenzen prüfen
DiamantAbrasive NE-Werkstoffe und Verbundwerkstoffe bei geeignetem SubstratFür heiße Stahlzerspanung gewöhnlich ungeeignet; Haftung und Kantenradius beachten

Vorteile und Grenzen

Eine passende Schicht kann die Standzeit verbessern, bringt aber zusätzliche Kosten und verändert zusammen mit der Präparation die Schneide. Ein scharf ausgelegtes unbeschichtetes Werkzeug kann in einer passenden Anwendung sinnvoller sein als eine ungeeignete Beschichtung.

Praxisbeispiel · kein Kundenleistungsnachweis

Beispiel: Zwei beschichtete Fräser werden verglichen. Ändern sich gleichzeitig Hartmetall, Geometrie und Kantenverrundung, ist ein Standzeitunterschied nicht allein der Schicht zuzuordnen. Ein kontrollierter Vergleich hält diese Größen möglichst konstant.

Alternativen abwägen

Bei Nachschliff ist zu klären, welche Flächen neu beschichtet werden und ob Geometrie und Maß nach der Aufbereitung der Anwendung entsprechen. Eine Farbänderung allein beweist keinen Qualitätsmangel.

Häufige Probleme, Ursachen und Lösungen

Die folgenden Schritte sind ein Diagnoseweg, keine gesicherte Ferndiagnose. Nach einer Änderung unter kontrollierten Bedingungen erneut prüfen.

SchrittPrüfung und Maßnahme
ErkennenAbplatzungen oder schnelle Aufbauschneidenbildung
Mögliche UrsachenÜberlast, Anhaftung, ungeeignetes Schichtsystem oder Präparation
Systematisch eingrenzenSchadensort und Zeitpunkt dokumentieren; Herstellerbereich und ursprüngliche Schneide vergleichen
Konkrete AbhilfeMechanische Ursache zuerst prüfen; geeignetes Gesamtsystem aus Substrat, Schicht und Geometrie testen
VorbeugenVersuche vergleichbar halten und Aufbereitungsprozess festlegen

Problem – Ursache – Abhilfe auf einen Blick

Vor der Abhilfe die Ursache mit den oben beschriebenen Prüfschritten eingrenzen. Ein einzelnes Symptom beweist keine eindeutige Ursache.

ProblemMögliche UrsacheEmpfohlene Abhilfemaßnahme
Abplatzungen oder schnelle AufbauschneidenbildungÜberlast, Anhaftung, ungeeignetes Schichtsystem oder PräparationMechanische Ursache zuerst prüfen; geeignetes Gesamtsystem aus Substrat, Schicht und Geometrie testen

Eigenständig erstellte Einführung und Lehrgrafik von Caglar İnovasyon. Schematisch, nicht maßstäblich. Konkrete Werkzeuge und Schnittdaten immer anhand der jeweiligen Herstellerangaben und Maschinenbedingungen auswählen.
