Stand heute
Die erste Maschine befindet sich im Aufbau. Es gibt noch keine bestätigte Serienlieferfähigkeit.
ALPMILL F1

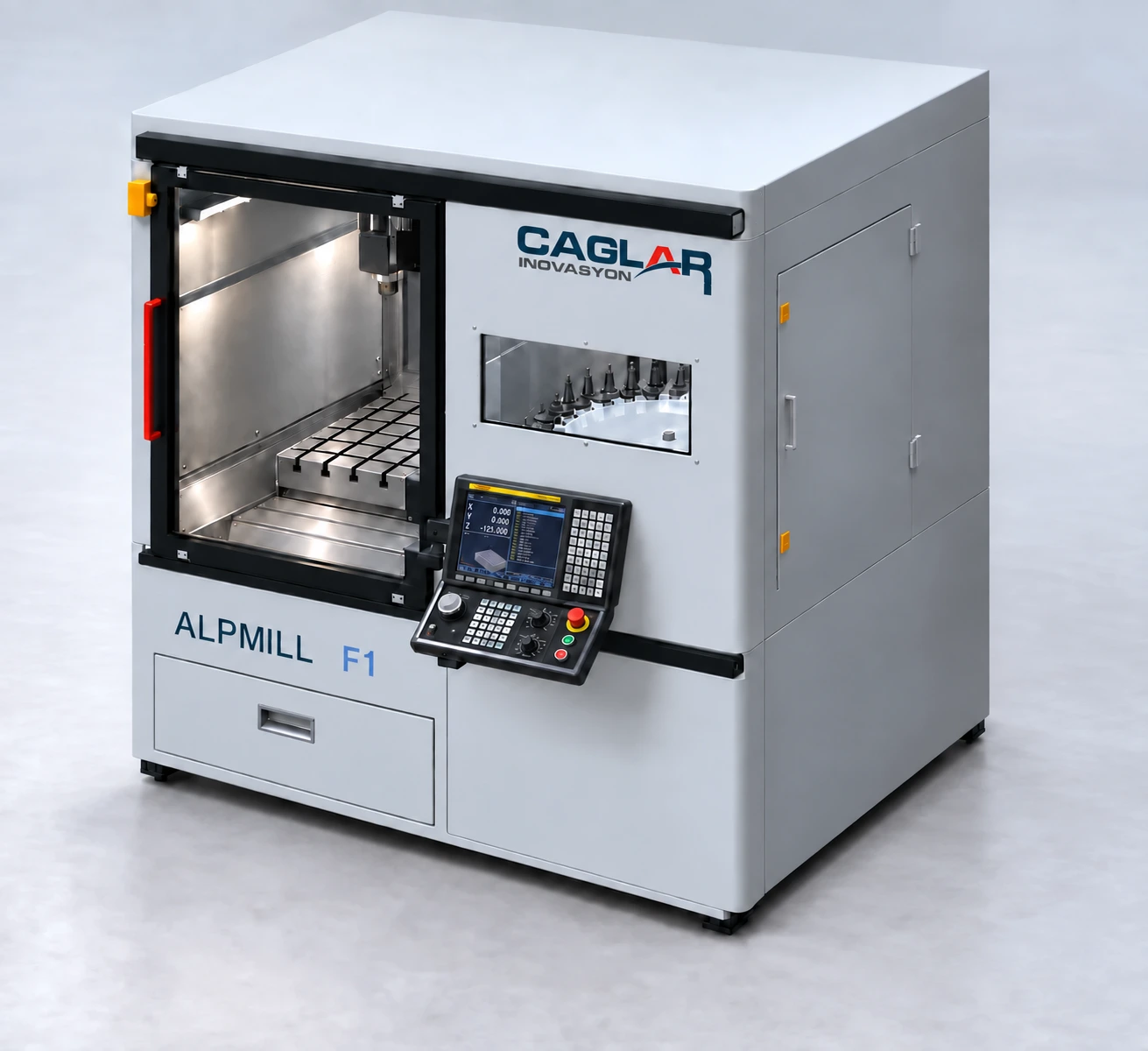

ALPMILL F1 – kompaktes 3-Achs-CNC-Bearbeitungszentrum
Entwickelt in Bursa. Für Unternehmen, die eine kompakte CNC-Fräsmaschine suchen und ihre Anwendung frühzeitig mit dem Entwickler abstimmen möchten.

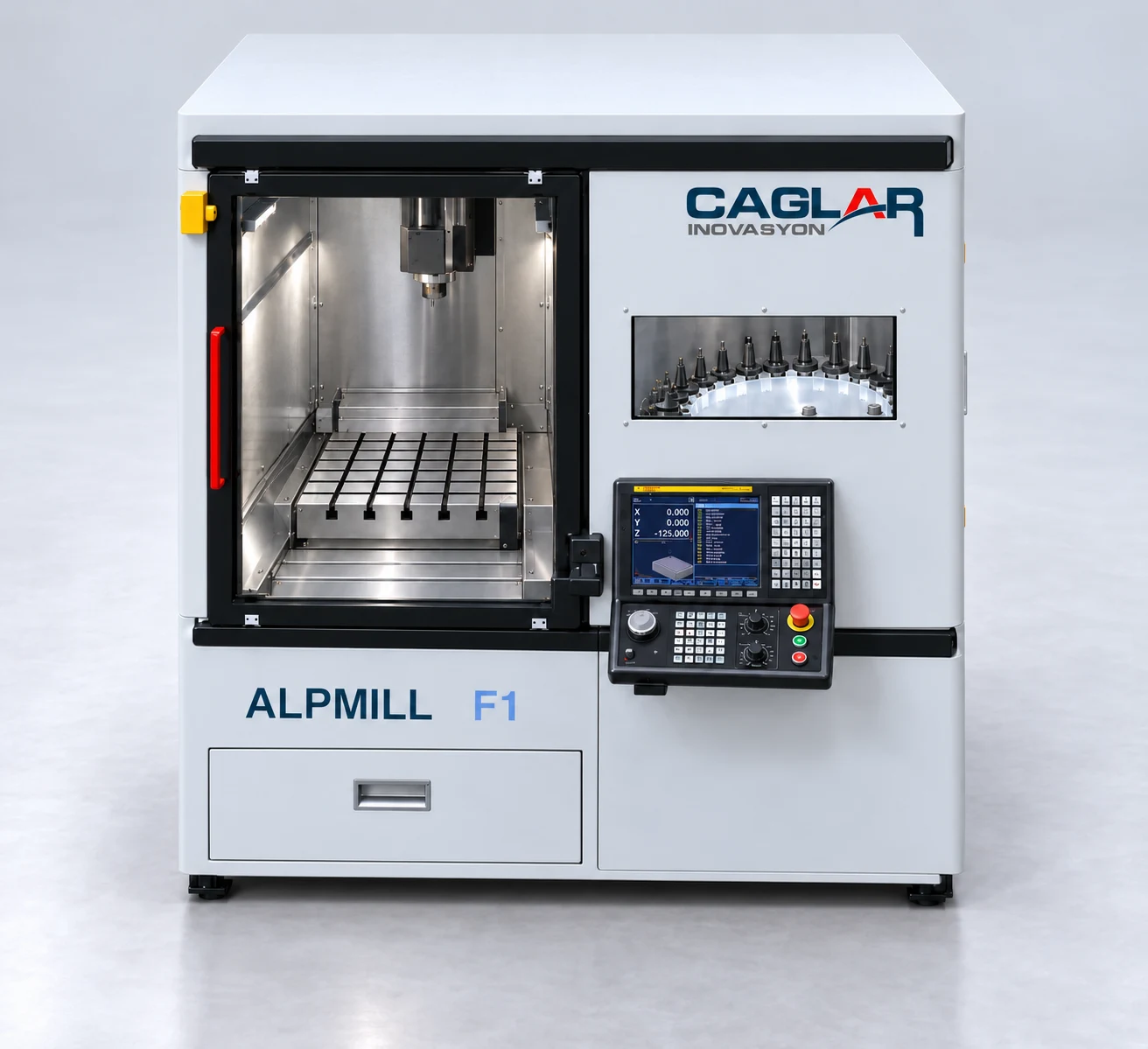

Produktvisualisierung · Ausführung kann abweichen
Passt die ALPMILL F1 zu Ihrer Anwendung?
Für eine erste Bewertung brauchen Sie noch kein vollständiges Lastenheft. Beschreiben Sie Werkstück, Material und Bearbeitungsziel.
Gemeinsam prüfen
Arbeitsraum, Aufspannung, Werkzeuge und Anforderungen an ein Musterwerkstück.
Vor einem Kauf klären
Validierte Leistung, Konfiguration, Lieferumfang, Abnahme, Liefertermin und Service am Einsatzort.
FANUC-Steuerung32-Platz-Karussell geplantPrototyp im Aufbau
Technische Eckdaten
| Achsen | 3 |
|---|---|
| Verfahrwege X / Y / Z | 420 / 550 / 350 mm |
| Tischfläche | 420 × 550 mm |
| Werkzeugmagazin | 32 Plätze, Karussell |
| Werkzeugaufnahme | BBT30 / BT30 – Schnittstelle abzustimmen |
| Spindel | 8,5 kW S1; maximal 30.000 min⁻¹ |
| Spindelkühlung | Wassergekühlt |
| Eilgang X / Y / Z | 25 / 25 / 20 m/min |
| Steuerung | FANUC |
| Grundkörper / Säule | GGG40 |
| Maschinenabmessungen (Planung) | 1500 × 1500 × 2000 mm |
| Trockengewicht (geschätzt) | ca. 1.800 kg; ohne Betriebsflüssigkeiten und Werkzeuge |
| Wiederhol- / Positioniergenauigkeit (Ziel) | jeweils ≤ 10 µm; Validierung ausstehend |
Entwicklungsstand: Planungsdaten, keine bestätigten Abnahmewerte. Ausstattung, Lieferumfang und Liefertermin werden projektspezifisch abgestimmt.
Ein genauerer Blick auf ALPMILL F1.
Entwurfsvisualisierungen aus unterschiedlichen Perspektiven. Fotos der fertig aufgebauten Maschine und Bearbeitungsnachweise folgen nach Erprobung.
Konfigurations- und Leistungsangaben sind Entwicklungs-/Planungsdaten. Das Trockengewicht ist eine Schätzung; die Genauigkeit ein unbestätigtes Ziel. Bestätigte Abnahmewerte liegen noch nicht vor.
Passt die ALPMILL F1 zu Ihrem Bauteil?
Wir klären Werkstückabmessungen, Material, Aufspannung, benötigte Werkzeuge und Bearbeitungsziel. Erst daraus lässt sich eine belastbare Anwendungsempfehlung ableiten.
- 3 Achsen mit geplanten Verfahrwegen von 420 × 550 × 350 mm
- Grundkörper und Säule aus GGG40
- T-Nutentisch und geschlossener Arbeitsraum
- Y-Achse mit metallischen Teleskopabdeckungen
Vom Modell zum Maschinenkörper

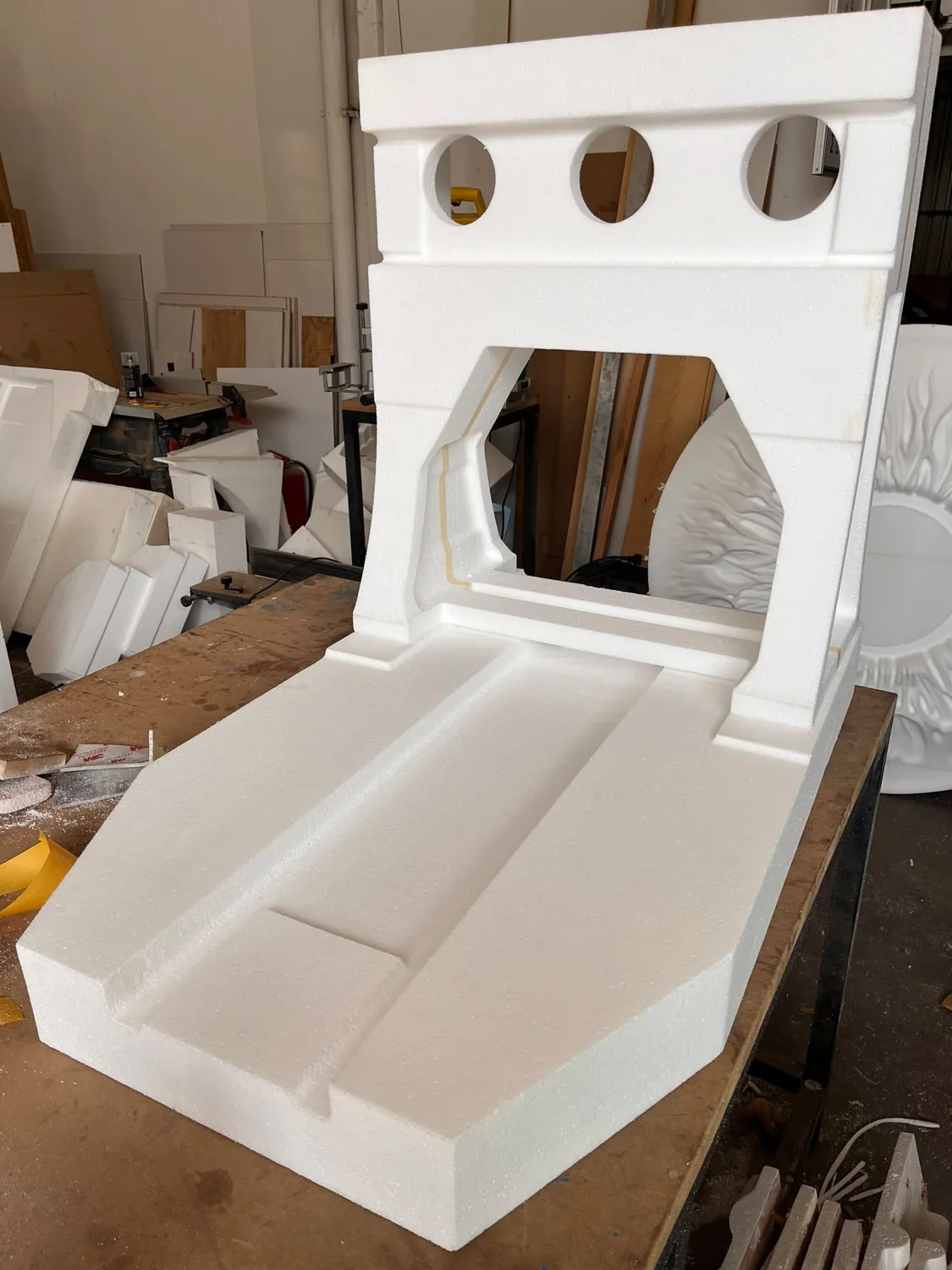

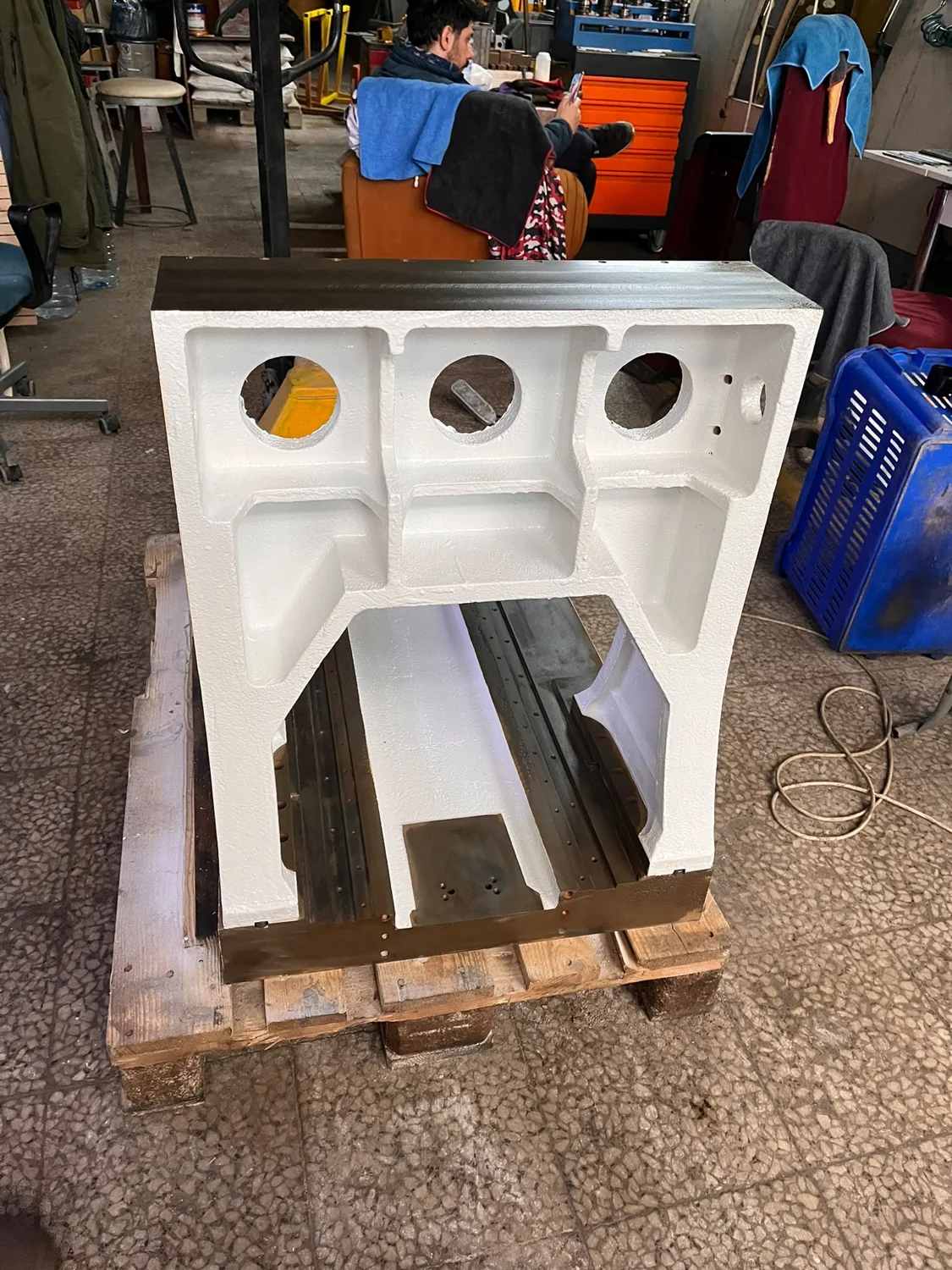

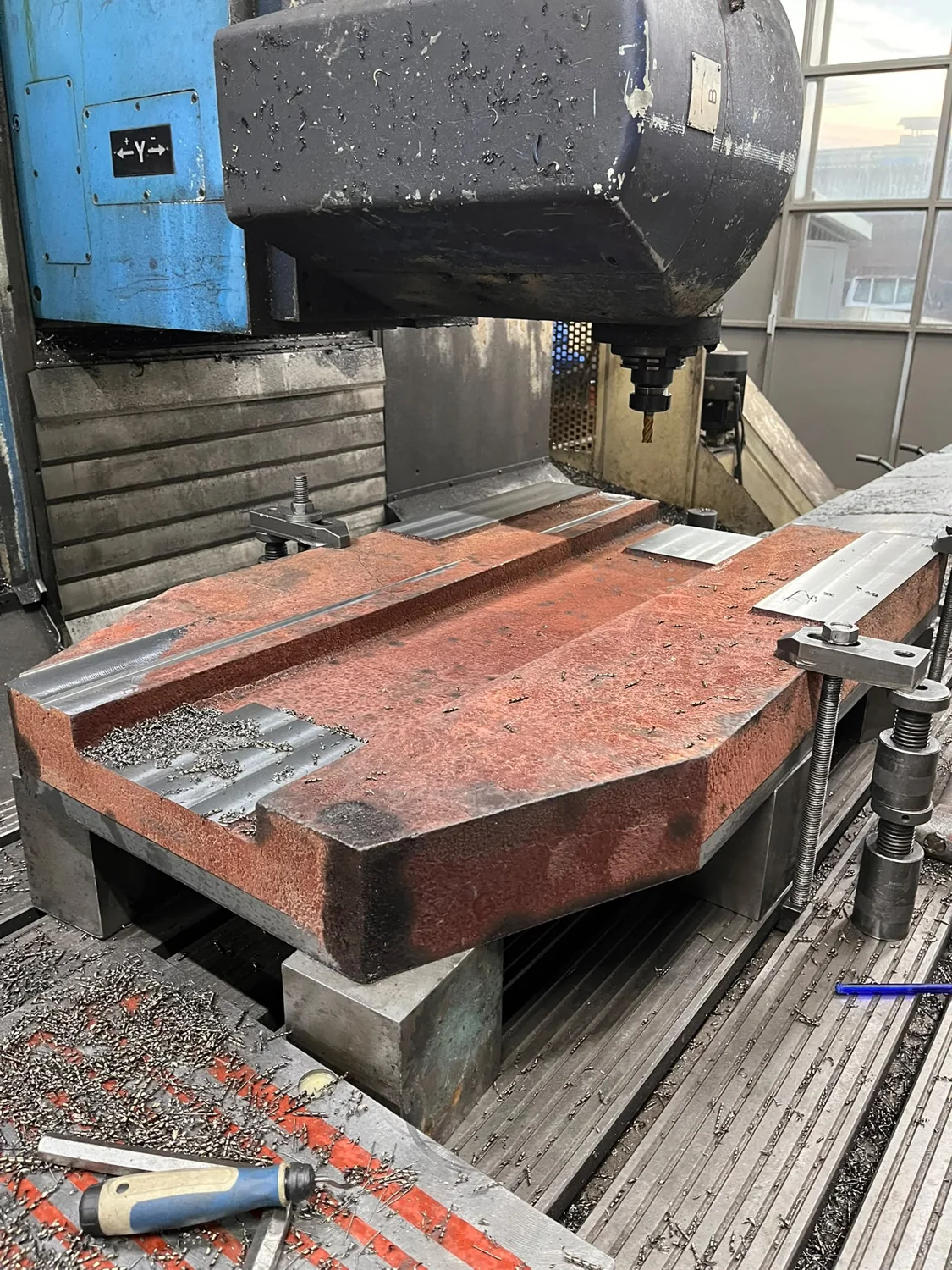

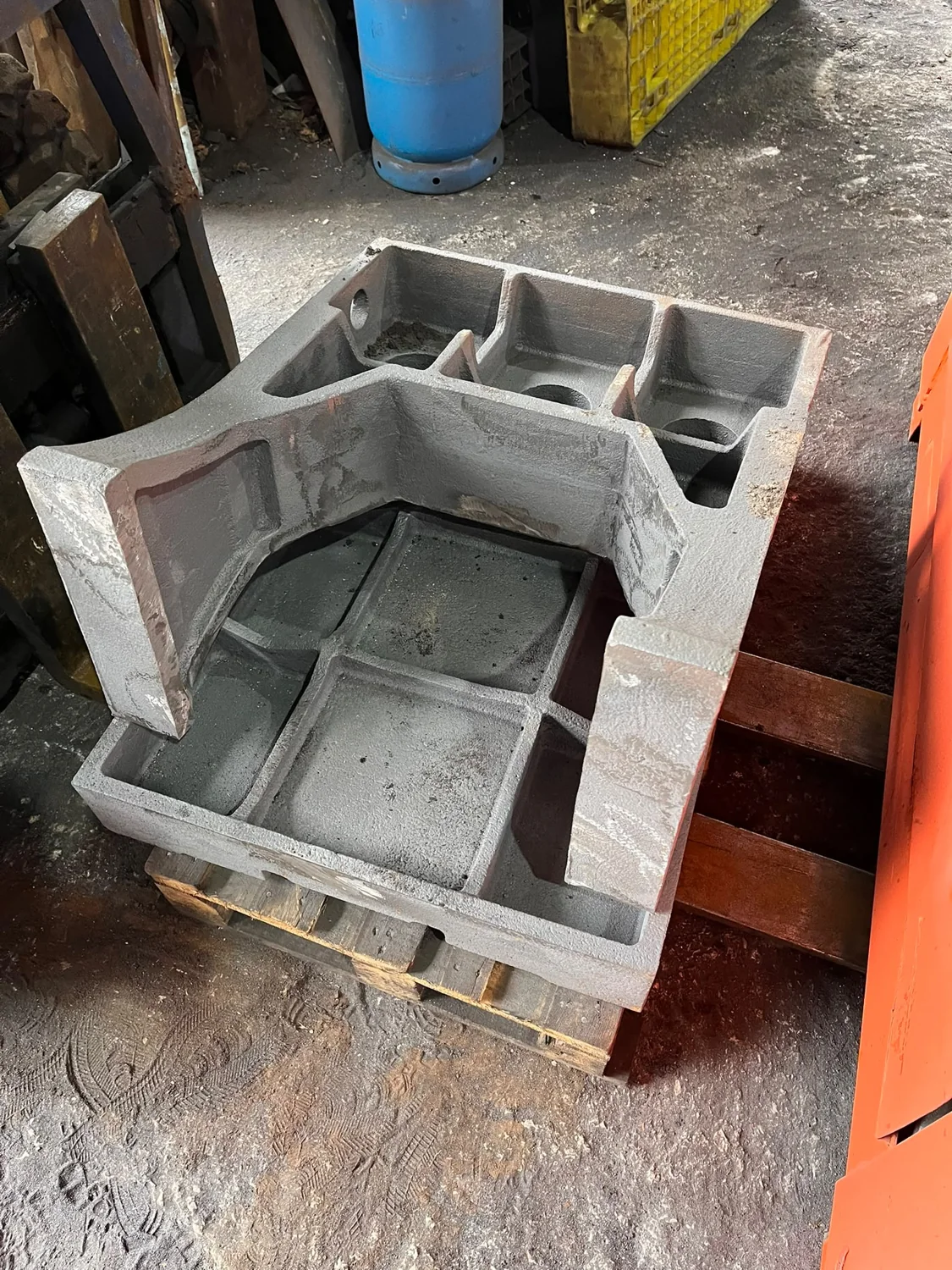

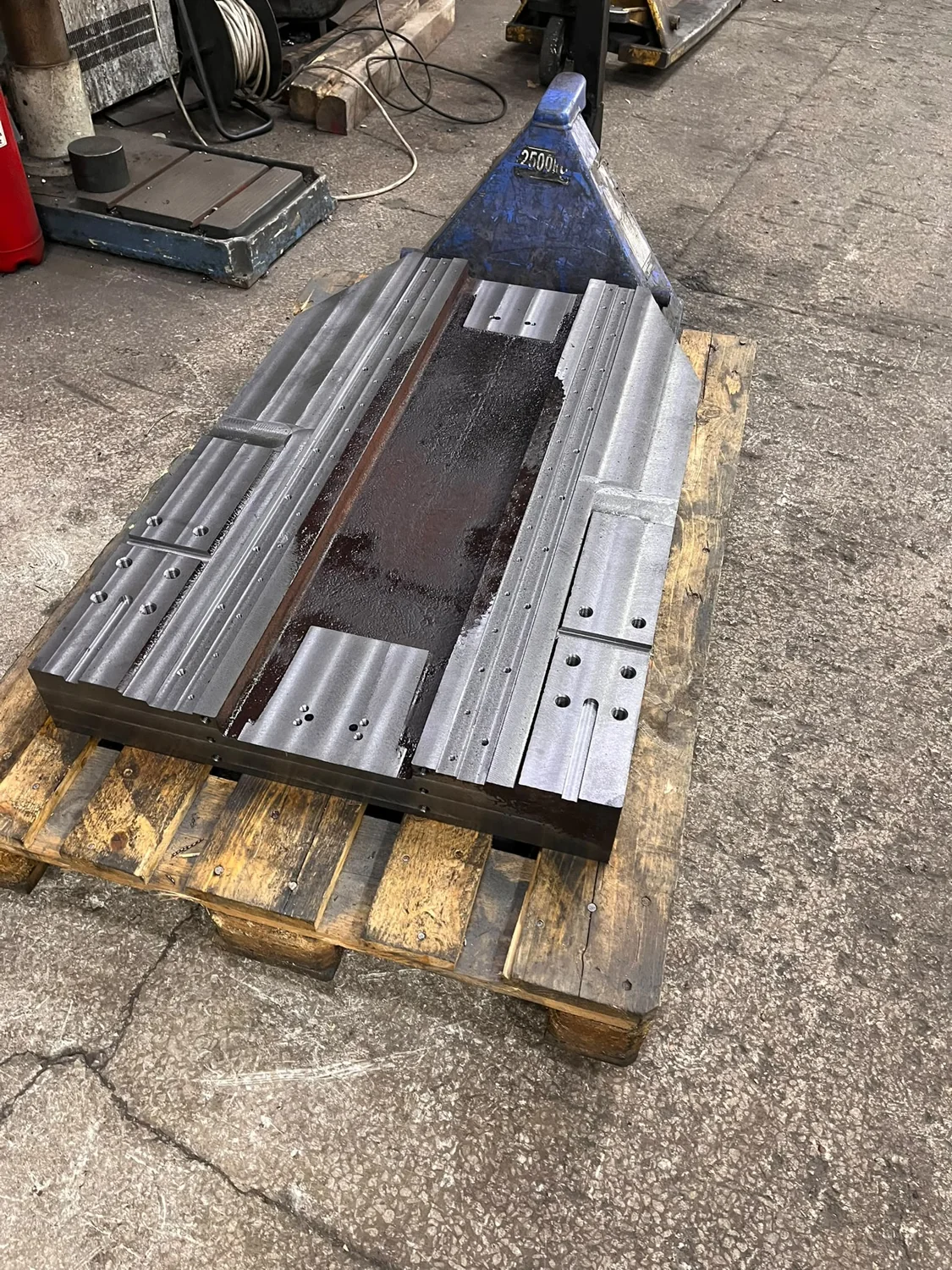

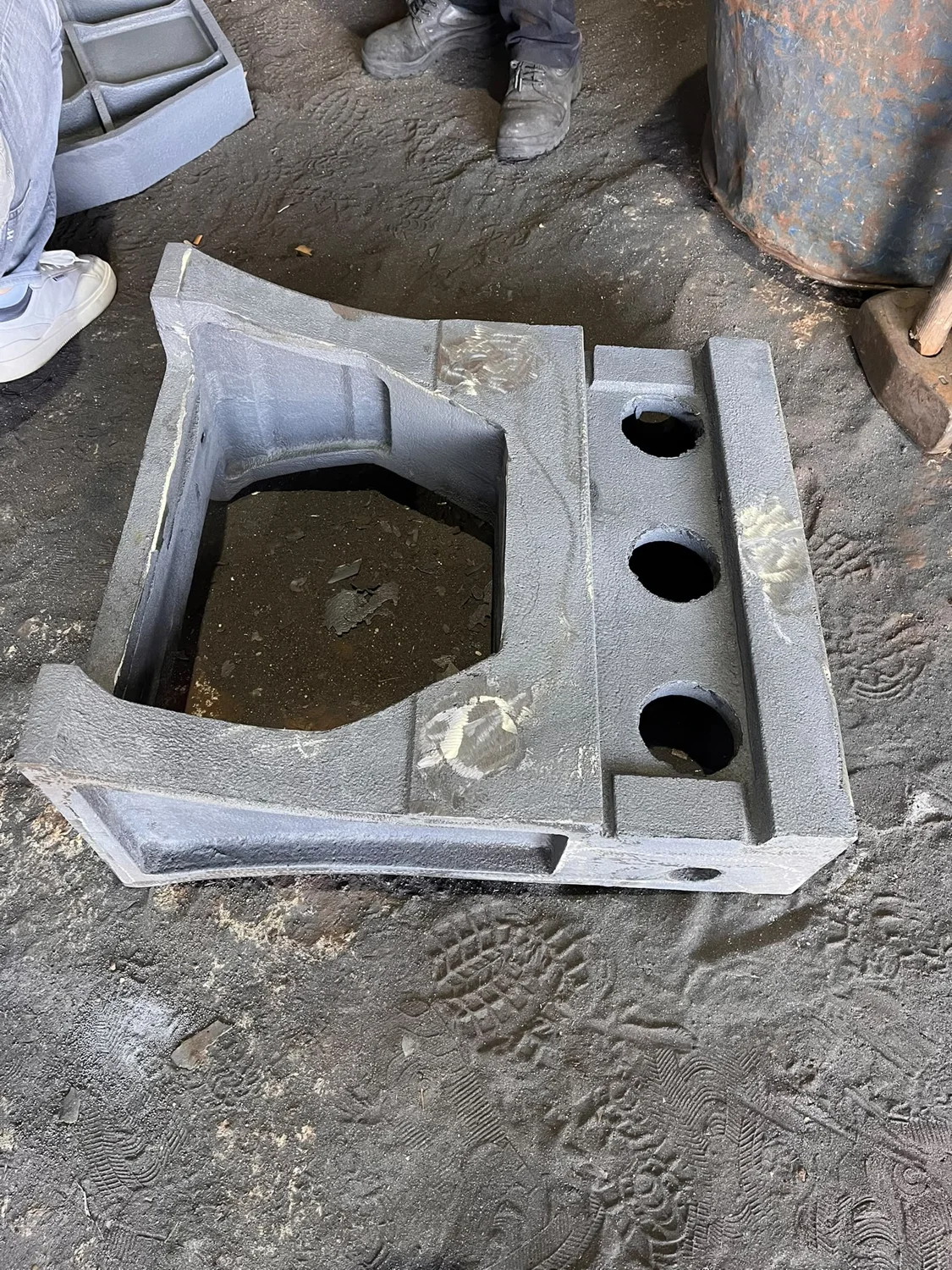

Originalaufnahmen aus den Fertigungsständen der ALPMILL F1: Modellbau, Guss, spanende Bearbeitung und Zusammenbau. Die Fotos dokumentieren einzelne Komponenten; die Maschine befindet sich weiterhin in Entwicklung.
Innenraum, Brücke und Arbeitsspindel
30 Sekunden CGI: Innenraum, Planfräsen, Werkzeugwechsel und Außenkontur im Gleichlauf. Zeitlich verkürzte Visualisierung, keine reale Zerspanung oder Funktionsprüfung.
30 Sekunden CGI: Innenraum, Planfräsen, Werkzeugwechsel und Außenkontur im Gleichlauf. Zeitlich verkürzte Visualisierung, keine reale Zerspanung oder Funktionsprüfung.
Häufige Fragen zur ALPMILL F1
Ist die Maschine bereits serienmäßig lieferbar?
Die erste Maschine befindet sich im Aufbau. Verfügbarkeit, Serienumfang und Liefertermin werden individuell abgestimmt. Die Bilder zeigen Visualisierungen.
Welche Materialien lassen sich bearbeiten?
Das Entwicklungskonzept richtet sich an Aluminium, Stahl und allgemeine Zerspanungsaufgaben. Die Eignung einer konkreten Anwendung muss anhand von Werkstoff, Werkzeugen, Spannmittel und Bearbeitungsversuch bestätigt werden.
Sind die Leistungsdaten bereits bestätigt?
Die veröffentlichten Werte sind Planungsdaten. Genauigkeit, Taktzeiten und Bearbeitungsleistung sind erst nach Erprobung und definierter Abnahme belastbar.
Kann ich eine Vorführung anfragen?
Ja. Fragen Sie den aktuellen Entwicklungsstand und die Möglichkeit einer Vorführung an. Ein Termin wird erst nach technischer Bereitschaft vereinbart.
Welche Daten benötigen Sie für eine technische Anfrage?
Senden Sie Werkstückzeichnung, Material, Stückzahl, Toleranzen und gewünschte Bearbeitungen. Wir prüfen Verfahrwege, Spannkonzept, Werkzeugbedarf und die noch zu validierende Maschinenkonfiguration.
Einblick in die spanende Bearbeitung
Kurzer Werkstattausschnitt: Fräsbearbeitung unter Kühlschmierstoff auf einer Fertigungsmaschine. Das Video zeigt Bauteilbearbeitung und keine Funktions- oder Leistungsabnahme der ALPMILL F1.
18 Sekunden · ohne Ton · Wiedergabe auf Klick
Technisches Wissen und Anwendungen
Alle Beiträge
Gleichlauf und Gegenlauf beim Fräsen
Drehrichtung, Werkstückvorschub und Spanbildung unterscheiden – und die Maschine bei der Verfahrenswahl berücksichtigen.
Gewindebohrer: Nuten und Anschnittformen
Spiralnut, Schälanschnitt und gerade Nut richtig einordnen: Entscheidend ist, wohin der Span gelangen darf.
Werkzeugverschleiß und Schneidenschäden erkennen
Verschleißbild, mögliche Ursache und Gegenmaßnahme trennen: Ein einzelnes Foto ist noch keine gesicherte Diagnose.
Status der technischen Angaben
Konfigurations- und Leistungsangaben sind Entwicklungs-/Planungsdaten. Das Trockengewicht ist eine Schätzung; die Genauigkeit ein unbestätigtes Ziel. Bestätigte Abnahmewerte liegen noch nicht vor.
Fragen vor einer internationalen Anfrage
Wie werden Qualität und Abnahme vereinbart?
Kritische Maße, Dokumentenrevision, erforderliche Nachweise und Abnahmeumfang werden im Projekt abgestimmt. Benötigen Sie bestimmte Prüfberichte oder Materialnachweise, nennen Sie diese schon bei der Anfrage.
Wie werden Lieferung und Gesamtkosten geklärt?
Nennen Sie Lieferland und Wunschtermin. Verpackung, Transport, Verantwortlichkeiten für Einfuhr und vereinbarte Lieferbedingungen gehören in das konkrete Angebot. Pauschale Lieferzeiten werden nicht zugesagt.
Was gilt für Installation und Service?
Zuständigkeiten, Supportumfang und gegebenenfalls Vor-Ort-Leistungen müssen für das Einsatzland vereinbart werden. Bitte nennen Sie deshalb das Einsatzland und den benötigten Support.
Vom Interesse zur möglichen Bestellung
Anwendung abstimmen
Anforderungen und Eignung der Zielkonfiguration klären.
Nachweise bewerten
Versuchsbedingungen, Musterbearbeitung und Abnahmekriterien vereinbaren; technische Ergebnisse müssen noch vorliegen.
Angebot und Auftrag
Erst auf geklärter technischer Grundlage Preis, Lieferbedingungen, Service und Bestellung abstimmen. Aktuell kein Online-Kauf und keine Anzahlung.
Preis auf Anfrage
Konfiguration, Lieferumfang, Steuern, Transport und Liefertermin werden im individuellen Angebot festgelegt. Ein verbindlicher öffentlicher Verkaufspreis ist noch nicht bestätigt.
